注：圖紙為湖南永云別墅建筑設計有限公司獨家設計作品，擁有自主知識產權，受法律保護。圖紙?jiān)O(shè)計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性法律責任，即對別墅設計圖紙結構安全負終身責任制。施工方在施工過程中圖紙有看不明白或需要技術上支持的，拔打我們公司客服電話4OO-682-9799，我們將會熱情為其解答。

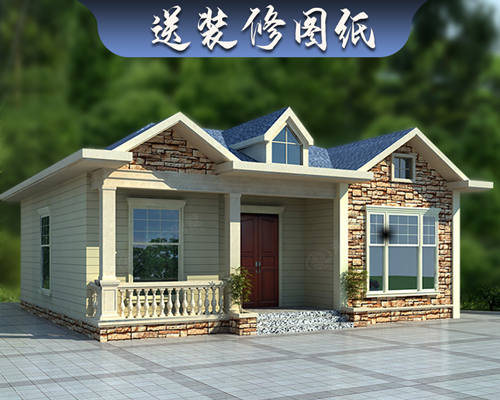

效果圖展示：
本套圖紙有施工圖19張，效果圖4張，包打印（效果圖為A3彩圖，施工圖為A3大圖），全國快遞包郵，支持貨到付款，不提供電子版
圖紙屬性
圖紙編號： AT1805層數： 一層
結構形式： 磚混結構
主體造價： 15-20萬
主體開間： 14.1米 進深： 12米
占地面積： 175.52平方米
住宅面積： 175.52平方米
戶型圖展示
一層平面圖：
立面施工圖：
圖紙內容
建筑 圖：建筑設計總說明、門窗表/室內裝修做法表、一層平I面圖、悶頂層平面圖、屋頂平面圖、1-5立面圖、5-1立面圖、A-H立面圖、H-A立面圖、1-1剖面圖、
結構 圖：結構設計總說明1、結構設計總說明2、基礎平面布置圖、基礎配筋圖、悶頂層和坡屋頂層梁配筋圖、悶頂層和坡屋頂層結構布置及板配筋圖、節點大樣詳圖
給排水圖： 給排水設計說明、一層給排水平面圖、二層給排水平面圖、屋面排水平面圖、給污水系統圖
電氣 圖： 電氣設計說明、配電箱系統圖、一層照明平面圖、一層弱電平面圖、一層插座平面圖、屋頂防雷平面圖、基礎接地平面圖、
設計功能
一 層： 門廊、客廳、廚房、餐廳、臥室3間、書房、衛生間
特別提示
- 本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因?yàn)橹苯邮褂脠D紙?jiān)斐傻牟牧侠速M(fèi)或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；我們公司有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 一層 |
|---|---|
| 結構形式 | 磚混結構 |
| 開間尺寸 | 14.10米 |
| 進深尺寸 | 12.00米 |
| 占地面積 | 175.52㎡ |
| 建筑面積 | 175.52㎡ |
| 建筑風格 | 簡歐風格 |
| 估算造價 | 約20萬 |
