注：圖紙為我公司獨家設計作品，擁有自主知識產權，受法律保護。圖紙?jiān)O(shè)計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性要求，即對別墅設計圖紙結構安全負終身責任制。施工方在施工過程中圖紙有看不明白或需要技術上支持的，拔打我們公司客服電話400-682-9799，我們將會熱情為其解答。

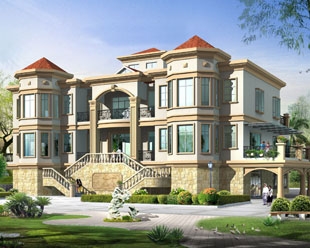

效果圖展示：
本套圖紙有施工圖55張，效果圖1張，包打印（效果圖為A3彩圖，施工圖為A3大圖），全國快遞包郵，支持貨到付款，不提供電子版
圖紙屬性
圖紙編號：AT99層數：三層帶架空層
結構形式：框架結構
主體造價：80-150萬
主體開間：24米進深：16米
占地面積：370平方米
建筑面積：1065方米
圖紙內容
建筑 圖： 建筑設計說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、樓梯詳圖、門窗大樣及門窗表、衛生間大樣、節點詳圖
結構 圖： 結構設計說明、基礎平面布置圖、基礎大樣圖、一層柱平面布置圖、二層柱平面布置圖、三層柱平面布置圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋面層梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、節點配筋詳圖；
給排水圖： 給排水設計說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給排水系統圖
電氣 圖： 電氣設計說明、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、系統圖、屋頂防雷平面圖、接地平面圖等
設計功能
架空層：廚車庫、健身房、娛樂窒
一層：門廳、大廳、餐廳、廚房、客廳、客房、洗衣房、工人房、小廳、衛生間、窒外露臺
二層：長輩房（附衛生間及衣帽間）、主臥窒（附衛生間及衣帽間）書房（附露臺）、2套小孩房（附衛生間及露臺）、露臺
戶型圖展示
首層戶型圖：
二層戶型圖：
三層戶型圖：
閣樓層施工圖：
立面施工圖：
特別提示
- 本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因?yàn)橹苯邮褂脠D紙?jiān)斐傻牟牧侠速M(fèi)或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；我們公司有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 三層 |
|---|---|
| 結構形式 | 框架結構 |
| 開間尺寸 | 24.00米 |
| 進深尺寸 | 16.00米 |
| 占地面積 | 370㎡ |
| 建筑面積 | 1065㎡ |
| 建筑風格 | 歐式風格 |
| 估算造價 | 約150萬 |
