本套圖紙有施工圖50張，效果圖1張，包打?。ㄐЧ麍D為彩圖，施工圖為A3大圖），包郵，無電子版

本套圖紙為新農村規劃圖，項目所在地為湖南，本設計獨立建設，坐標系采用當?shù)鬲?dú)立坐標系，高程采用黃海高程。建筑物朝向宜采用南北向或接近南北向。拼接單元主采光面間距不宜小于15米。山墻間距不應小于6米。建筑主采光面與主干道邊緣間距宜大于5米，與次干道邊緣間距宜大于4米；山墻與主次干道邊緣間距宜大于3米。室內地坪應高于室外地坪至少450mm。人行道、車行道、花園等室外工程可根據當?shù)爻Ｓ米龇ㄗ孕刑幚?。本工程磚墻上的孔洞和鋼筋混凝土樓面的預留孔分別詳見各專業設計圖，施工時土建和設備安裝單位應根據水，暖，電各專業設計圖密切配合預留洞以確保工程的施工質量，避免澆筑樓板與墻體后打孔鑿洞。

建筑占地面積為：16.5m*12m； 建筑層數：地上二層； 建筑高度：8.3m； 屋頂形式：坡屋頂； 建筑結構：混合結構；
設計功能： 2-1型，一層：臥室、衛生間、堂屋、廚房、后院、農居間、雞舍；二層：臥室、衛生、臥室、陽臺、客廳、后院； 2-2型，一層：門廊、客廳、臥室、儲藏間、堂屋、廚房、餐廳、衛生間兩間、臥室；二層：臥室兩間、主臥、書房、起居室、后院、衛生間兩間；
圖紙目錄：一層、二層、平面布置圖、建筑設計說明、建筑設計說明.門窗表、建筑平面圖、立面圖、剖面、樓梯，衛生間，廚房大樣圖、全套給排水設計圖、全套電氣圖、全套結構圖、效果圖等。

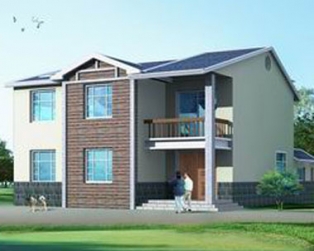

效果圖與部分CAD施工圖展示：

溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因?yàn)橹苯邮褂脠D紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！

如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
